外转子离心式热水蒸汽空气幕

大机型，阻挡效果好，适用高洞口、对阻挡效果要求高的场所；阻挡效果好对应的是较高的噪声，兼顾对噪声的要求进行选型；机器带吊架，另配支架或吊杆将机器固定在侧壁或吊挂在棚下；壳体为碳钢板静电喷涂白色，壳体可以定制颜色或不锈钢面板；要求环境温度5℃以上,采暖季需持续供热，防内部换热器冻裂；机器长度不包含进出水管，选型时需考虑水管及管道附件占位；机器上不含控制部分，需另配开关盒或控制箱控制机器的使用；分立式明装、卧式明装、立式暗装、卧式暗装机型，首选立式。

关键词：

所属分类：

销售热线：

产品描述

型号名称
RM20（23、25）L-S(Q) 飓风系列

主要用途
安装在3-5米高度，越低越好，阻挡室外空气进入及室内补热；
大型工程项目中广泛使用的机型。

使用场所
厂房库房的机动车出入口、大型场所主入口或地下车库坡道口。

产品简介
大机型，阻挡效果好，适用高洞口、对阻挡效果要求高的场所；
阻挡效果好对应的是较高的噪声，兼顾对噪声的要求进行选型；
机器带吊架，另配支架或吊杆将机器固定在侧壁或吊挂在棚下；
壳体为碳钢板静电喷涂白色，壳体可以定制颜色或不锈钢面板；
要求环境温度5℃以上,采暖季需持续供热，防内部换热器冻裂；
机器长度不包含进出水管，选型时需考虑水管及管道附件占位；
机器上不含控制部分，需另配开关盒或控制箱控制机器的使用；
分立式明装、卧式明装、立式暗装、卧式暗装机型，首选立式。
按风机型号分类：
RM20L-S(Q)：噪声低，适合安装高度低、环境安静的场所使用；
RM23L-S(Q)：适合商业场所主入口、厂房库房较低的洞口使用；
RM25L-S(Q)：阻挡好，噪声高，适合厂房库房的高大洞口使用。
按热源分类：
蒸汽机型：使用0.4MPa以下蒸汽，采用钢管绕铝翅片换热器；
高温热水机型：使用70℃以上热水，采用钢管绕铝翅片换热器；
低温热水机型：使用60℃低温热水铜管串铝箔换热器；
水电复合机型：供水温度低，用电加热器对空气二次加热升温。

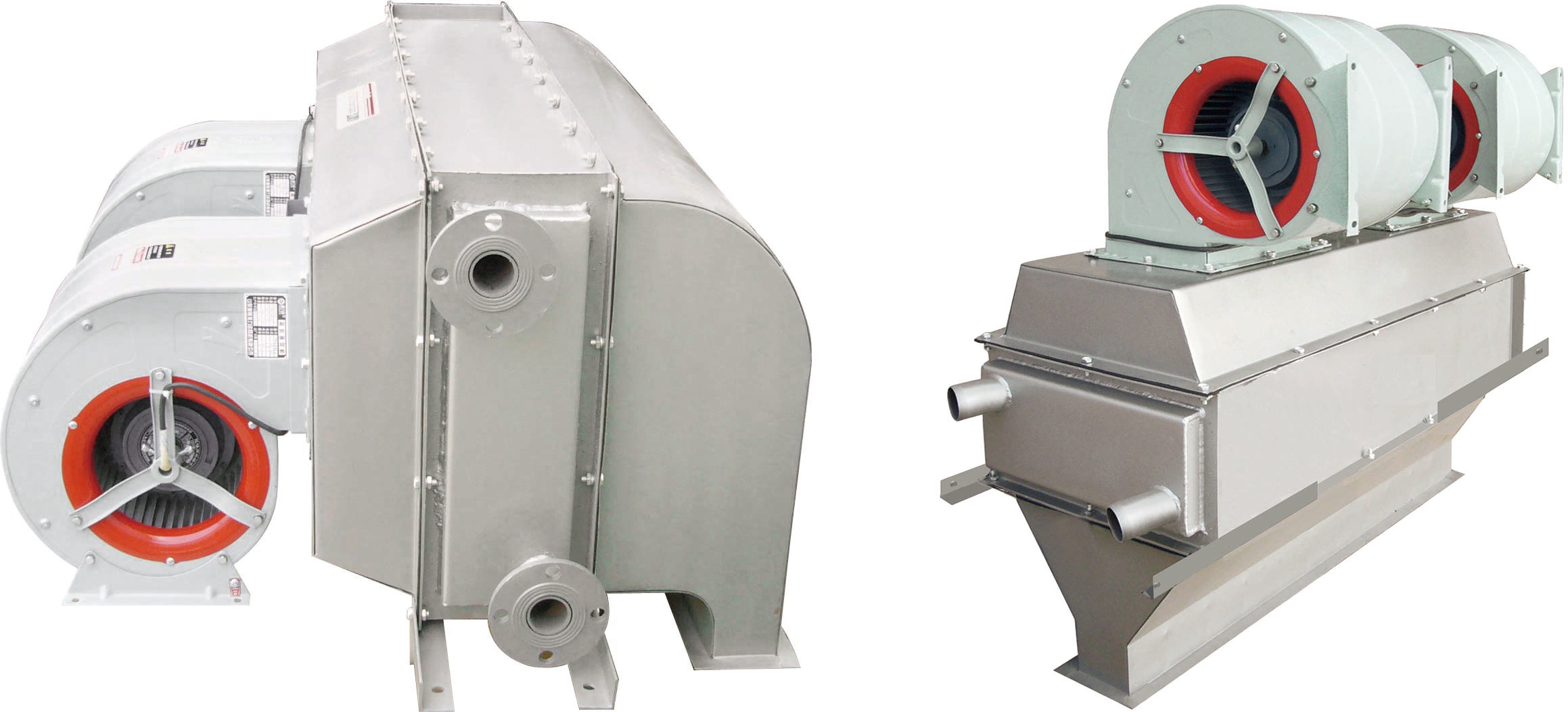

产品图片

主要参数
蒸汽型

安装高度 m	型号	长度 mm	电机总功率 W(380V)	风量 m³/h	风速 m/s	进出管径	蒸汽压力0.1MPa	蒸汽压力0.2MPa	蒸汽压力0.3MPa
安装高度 m	型号	长度 mm	电机总功率 W(380V)	风量 m³/h	风速 m/s	进出管径	制热量 kW	制热量 kW	制热量 kW
≤3.2	RM2009L-Q/G	900	250	1600	8	DN32	19	25	29
	RM2012L-Q/G	1200	440	2600	9		26	35	40
	RM2015L-Q/G	1500	500	3200	9		34	44	51
	RM2018L-Q/G	1800	500	3200	8		37	49	56
	RM2020L-Q/G	2000	750	4800	9		46	60	70
3-4	RM2309L-Q/G	900	370	2000	9	DN40	24	32	36
	RM2312L-Q/G	1200	640	3400	10		33	44	50
	RM2315L-Q/G	1500	740	4000	10		42	56	64
	RM2318L-Q/G	1800	740	4000	9		46	61	70
	RM2320L-Q/G	2000	1110	6000	10		57	76	87
4-5	RM2509L-Q/G	900	550	2500	11	DN40	30	40	46
	RM2512L-Q/G	1200	900	4400	12		41	55	63
	RM2515L-Q/G	1500	1100	5000	12		53	70	80
	RM2518L-Q/G	1800	1100	5000	11		58	76	88
	RM2520L-Q/G	2000	1650	7500	12		72	95	109

高温热水型

安装高度 m	型号	长度 mm	电机总功率 W(380V)	风量 m³/h	风速 m/s	进出管径	进回水70/60℃	进回水80/65℃	进回水90/70℃
安装高度 m	型号	长度 mm	电机总功率 W(380V)	风量 m³/h	风速 m/s	进出管径	制热量 kW	制热量 kW	制热量 kW
≤3.2	RM2009L-S/G	900	250	1600	8	DN40	15	19	23
	RM2012L-S/G	1200	440	2600	9		21	26	32
	RM2015L-S/G	1500	500	3200	9		26	33	40
	RM2018L-S/G	1800	500	3200	8		29	36	44
	RM2020L-S/G	2000	750	4800	9		36	45	55
3-4	RM2309L-S/G	900	370	2000	9	DN50	18	22	27
	RM2312L-S/G	1200	640	3400	10		24	31	37
	RM2315L-S/G	1500	740	4000	10		31	40	48
	RM2318L-S/G	1800	740	4000	9		34	43	52
	RM2320L-S/G	2000	1110	6000	10		43	53	65
4-5	RM2509L-S/G	900	550	2500	11	DN50	23	29	35
	RM2512L-S/G	1200	900	4400	12		32	40	49
	RM2515L-S/G	1500	1100	5000	12		41	51	62
	RM2518L-S/G	1800	1100	5000	11		45	56	68
	RM2520L-S/G	2000	1650	7500	12		56	70	85

低温热水型

安装高度 m	型号	长度 mm	电机总功率 W(380V)	风量 m³/h	风速 m/s	进出管径	进回水50/45℃	进回水60/50℃	进回水70/60℃
安装高度 m	型号	长度 mm	电机总功率 W(380V)	风量 m³/h	风速 m/s	进出管径	制热量 kW	制热量 kW	制热量 kW
≤3.2	RM2009L-S/T	900	250	1600	8	DN40	9	14	20
	RM2012L-S/T	1200	440	2600	9		12	20	29
	RM2015L-S/T	1500	500	3200	9		16	26	38
	RM2018L-S/T	1800	500	3200	8		18	29	42
	RM2020L-S/T	2000	750	4800	9		22	36	52
3-4	RM2309L-S/T	900	370	2000	9	DN50	11	17	25
	RM2312L-S/T	1200	640	3400	10		16	25	36
	RM2315L-S/T	1500	740	4000	10		20	32	47
	RM2318L-S/T	1800	740	4000	9		22	36	52
	RM2320L-S/T	2000	1110	6000	10		27	44	65
4-5	RM2509L-S/T	900	550	2500	11	DN50	13	21	30
	RM2512L-S/T	1200	900	4400	12		19	30	44
	RM2515L-S/T	1500	1100	5000	12		24	39	56
	RM2518L-S/T	1800	1100	5000	11		26	43	62
	RM2520L-S/T	2000	1650	7500	12		33	53	78

水电复合型

安装高度 m	型号	长度 mm	电机总功率W(380V)	风量 m³/h	风速 m/s	进出管径	进回水50/45℃参数	辅助电加热参数	水电同时使用的参数
安装高度 m	型号	长度 mm	电机总功率W(380V)	风量 m³/h	风速 m/s	进出管径	制热量 kW	加热功率kW	总制热量kW
≤3.2	RM2009L-S/D	900	250	1600	8	DN40	9	6	15
	RM2012L-S/D	1200	440	2600	9		12	9	21
	RM2015L-S/D	1500	500	3200	9		16	11	27
	RM2018L-S/D	1800	500	3200	8		18	11	29
	RM2020L-S/D	2000	750	4800	9		22	18	40
3-4	RM2309L-S/D	900	370	2000	9	DN50	11	7	18
	RM2312L-S/D	1200	640	3400	10		16	12	28
	RM2315L-S/D	1500	740	4000	10		20	14	34
	RM2318L-S/D	1800	740	4000	9		22	14	36
	RM2320L-S/D	2000	1110	6000	10		27	21	48
4-5	RM2509L-S/D	900	550	2500	11	DN50	13	9	22
	RM2512L-S/D	1200	900	4400	12		19	15	34
	RM2515L-S/D	1500	1100	5000	12		24	17	41
	RM2518L-S/D	1800	1100	5000	11		26	17	43
	RM2520L-S/D	2000	1650	7500	12		33	27	60

类别	型号	宽W*高H mm
类别	型号	明装立式	明装卧式	暗装立式	暗装卧式
蒸汽机型	RM20L-Q/G	380*800	800*380	350*850	850*400
	RM23L-Q/G	380*800	800*380	400*850	850*420
	RM25L-Q/G	500*900	900*500	485*980	980*500
高温热水机型	RM20L-S/G	380*800	800*380	350*850	850*400
	RM23L-S/G	380*800	800*380	400*850	850*420
	RM25L-S/G	500*900	900*500	485*980	980*500
低温热水机型	RM20L-S/T	380*800	800*380	385*850	850*400
	RM23L-S/T	450*800	800*450	460*850	850*480
	RM25L-S/T	500*900	900*500	540*980	980*550
水电复合机型	RM20L-S/D	380*800	800*380	385*850	850*400
	RM23L-S/D	450*800	800*450	460*850	850*480
	RM25L-S/D	500*900	900*500	540*980	980*550

注意事项
1、工程配套机型，可按图纸参数定制。
2、噪声相对大，非大型场所不建议使用。
